10. 对接语音网关（O口）呼出外网

后台版本为：3.3.8.2 以上

配置说明需求：

1：综合网关与语音网关使用同网段，或跨网段通信

【注意综合网关填外网IP与内网IP，检测电话服务是否开启】

2：综合网关对应添加内网IP分机、外线号码参数、指定呼出权限，充值费用

3：语音网关设置对应外线信息编辑

4：根据外线设备选择接入方式，是直接接入FXO口，或经过分线器RJ45转换RJ11【根据设备型号】

案例：

1：智慧多业务网关IP为：10.2.192.8

2：语音网关IP为：10.2.192.9

下载软电话附件包：eyeBeam.rar

若有FX0口的，可以直接接运营商的RJ11光猫出来的口子使用

以下是【部分】E1S数字中继网关设备需提供RJ45口转换成RJ11-的时候需要购买的相关分线器与接线方式

【 采用RJ45 是568B线序 、1-2一组、3-4一组、5-6一组、7-8一组 】

设置综合网关步骤：

1. 检测本地网卡IP地址与语音网关是否正常通信

2. 检测电话状态是否正常启动【若开机不会自动启动的情况，联系售后技术员】

3. 设置综合网关对应服务器校验IP（开启对应所需 兼容格式）

4. 填写外线接入信息，与语音网关填些对应相关参数

5. 设置内线注册，控制呼出指定，国内呼出权限，充值金额（设置出口线路）

设置语音网关步骤：

1. 检测网卡IP通信

2. 检测外线中继号码顺序排序【默认8000 ↓ 】 PS: 公司默认供应为8001 开始的号码，为了更方便记忆

3. 调试FXO-1到FXO-* 口的参数，注意显示名称会在终端上显示！

4. 剩下的把FXO-2到后续的都调试好

5. 设置出口路由表方式，根据情况设置【说明在图片上】

FXO x ROUTE IP 10.2.192.8:5080 # 任意呼入指定去10.2.192.8服务器
IP CPN8000 ROUTE FXO 1 # 内线8899【FXO-8000】单独走FXO-1
IP CPN8001 ROUTE FXO 2 # 内线8897【FXO-8001】单独走FXO-2
IP CPN8002 ROUTE FXO 3 # 内线8898【FXO-8002】单独走FXO-3
IP CPNX ROUTE FXO 4-10
剩下的所有分机均走FXO-4至10
轮循机制
当4繁忙才走5
5繁忙才走6依次类推

以下两条是任意呼入指定去10.2.192.8服务器
任意呼出指向FX0-1出口出去
FXO x ROUTE IP 10.2.192.8:5080
IP CPNx ROUTE FXO 1

6：重点设置：如果需要“显示号码来电”

需要在网关开启 振铃后显示，一般默认为振铃后

（此功能必须要在运营商电话开通了支持“来电号码显示”功能后才生效）

7：重点留意： 接入外线后观察接入状态情况

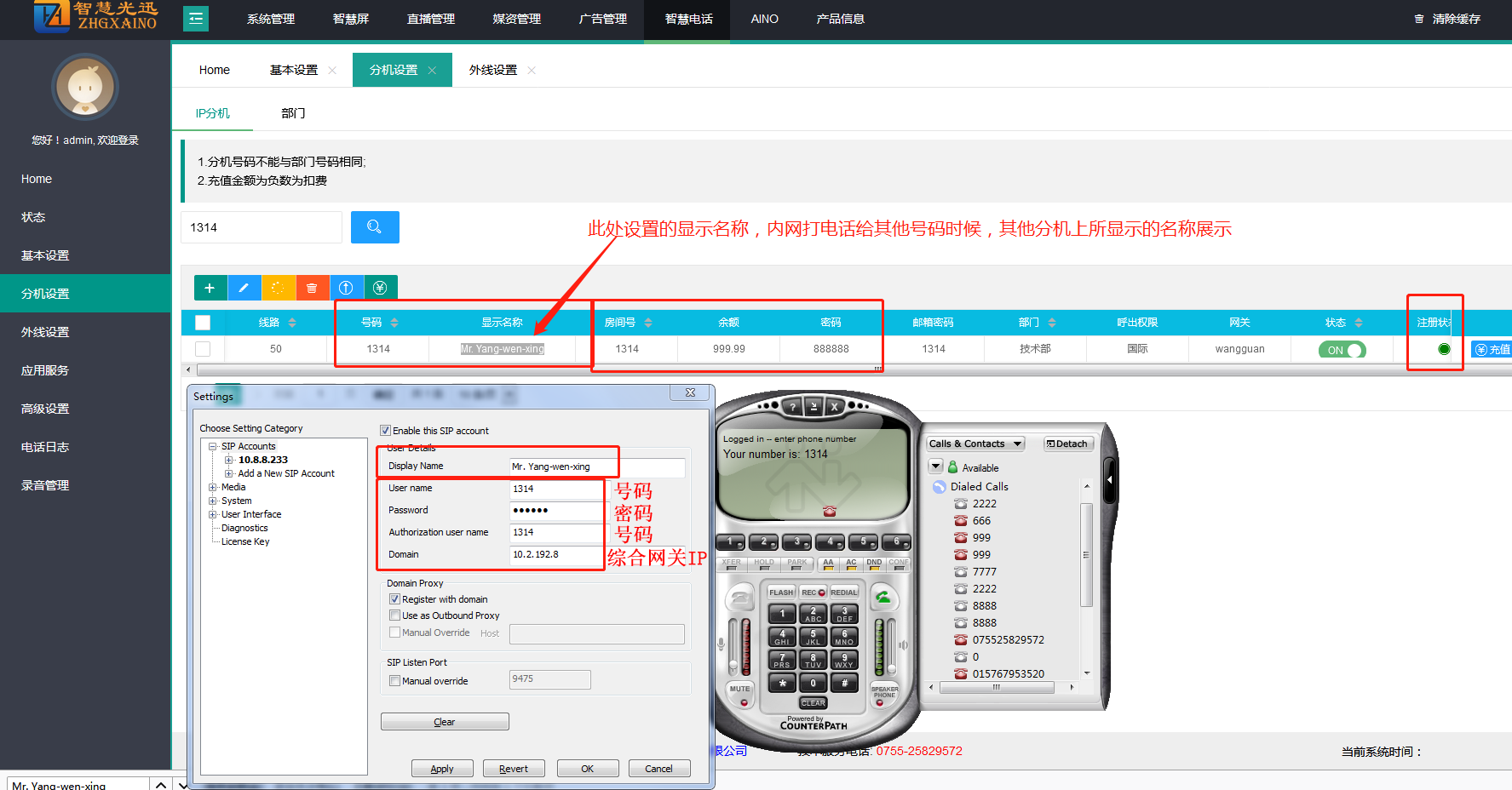

注册一个软电话测试效果：

1. 软电话附件包：eyeBeam.rar

2. 默认播报本地号码为： *9191 就会语音提示当前本地号码为XXX

单独落地网关（FXO-4）的调试介绍（标配出局已调试的默认数据）

1.指定外线从8001开始计算，8001~8004的四个号码

2. 4个号码分别为FXO模式，填写接入方式为绑定，对应8001~8004的密码填入

3. 来电显示默认设置为“自适应，振铃后优先”方式（需要运营商也开通了“来电号码显示” 费用功能）

4. 出口路由表，默认做了从FX0-1出去，首先单线的小伙子优先接入FXO-1 哦
