调试HG2101/2201（EPON版）

后台环境说明：
当前系统版本： 3.3.9.4
当前内核版本： 3.2.3.4

一、环境组网为-IPTV服务器+智慧4E（OLT）+PON融合终端

光猫调试需求：（仅允许操作修改此2个操作，WIFI-SSID与密码与电话下发，简单容易操作，切记请勿下发WAN配置，LAN-1 仅做管理使用）

1：WiFi业务、调试（每个房间一个光猫，房间统一SSID、统一密码）

2：SIP业务、下发SIP本地号码

二、融合PON猫的WEB界面介绍与讲解参数

本地网卡配置静态IP：192.168.1.123/24 ，光猫地址为192.168.1.1

 账号：CMCCAdmin
 密码：aDm8H%MdA
 以下均为默认参数
 有2条业务，一条是TR069+语音（不使能VLAN）
 一条是桥接模式绑定LAN2/LAN3/LAN4（TV）/SSID1/SSID2（不使能VLAN）

三、开始调试环节，先登陆到后台从AINO同步 AINO终端设备（SN序号由本公司提前导入项目设备数据） (内置桥接数据，无需下发光猫WAN配置)

3.1 创建WIFI模板

3.2 创建VOIP模板，创建之前先检测VOIP提供内网SIP认证IP为多少？

先检测SIP内网 提供服务的IP是多少，当前设备提供为：10.8.8.200

创建VOIP业务，对应填写：10.8.8.200:5060 端口，切记需要勾选 “本地电话”

模板均已创建完成，剩下的是检测下 内网 添加IP分机情况

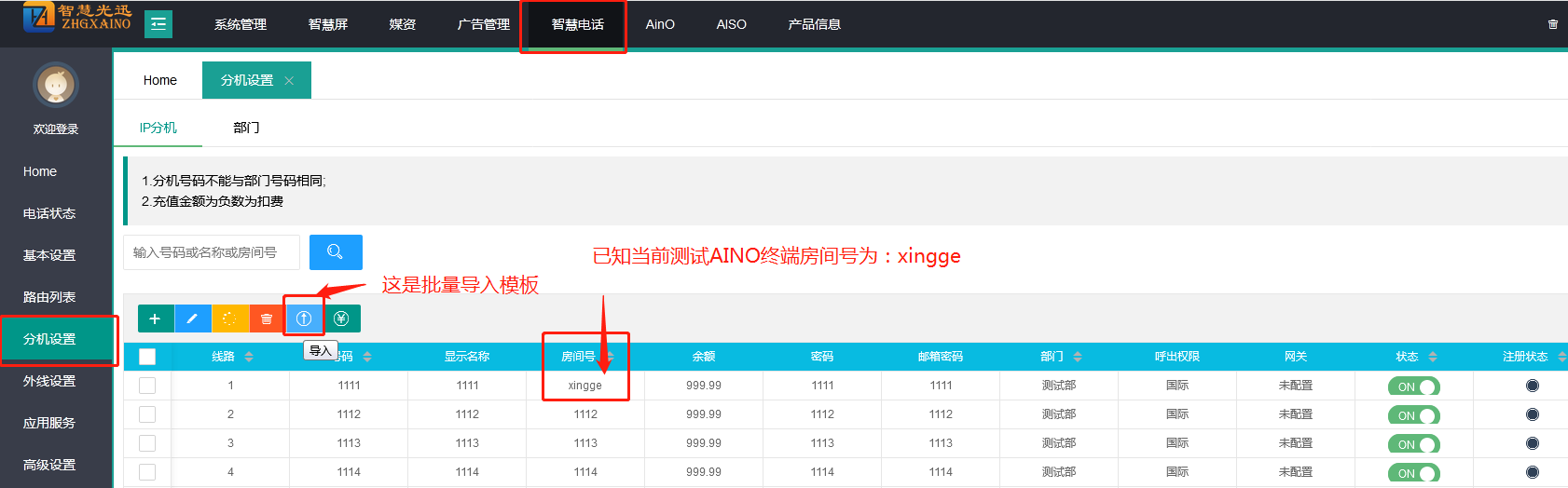

3.3 导入IP分机（需要对应 AINO光猫的房间号，才会对应下发数据）

此项为导入模板，导入模板 在附件提供下载，附件在当前文档最最下方（点击下载）

批量导入IP分机，然后找到对应我AINO的房间号，号码为：1111 密码为：1111

4： 重点测试数据下发！！重点测试数据下发！！

下发数据，SSID

下发数据，SIP业务

提示下发成功，配置成功，然后准备重启光猫校验数据

5：准备重启光猫获取最新数据（重启是会马上激活和云端拿数据的方式），若不重启的话就需要光猫内置的等待时间自动同步

数据检测，登陆光猫后，检测WIFI已经正常下发成功

数据检测，登陆光猫后，检测SIP业务电话号码是否1111，符合正常下发，注册成功
